Покрытия с применением сварных решетчатых настилов появились в России относительно недавно, но благодаря своим достоинствам быстро завоевали рынок, вытеснив привычные конструкции. Они отлично служат, в любое время года их функциональность не снижается ни в дождь, ни в снегопад. На ячейках настила не задерживаются мусор, грязь и осадки. Снижается снеговая и ветровая нагрузка на несущие конструкции, как результат — снижается металлоемкость конструкций. Благодаря своей структуре решётка пропускает воздух, осадки и не позволяет задерживаться грязи.
Решетчатые сварные настилы — метод производства:
Сварные настилы изготавливаются методом кузнечнопрессовой сварки несущих полос и связующих прутков. Основным несущим элементом сварного настила является несущая полоса, которая определяет нагрузку и длину всей конструкции. Связующий пруток нагрузку не несет, а только фиксирует положение несущей полосы.
Решетчатые сварные настилы – технические характеристики:

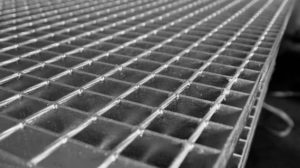

Сварной решетчатый настил представляет собой ячеистую конструкцию из несущих стальных полос и связующих прутков, соединенных между собой точечной сваркой.
Базовое сырье используемое для производства сварного настила, имеет предельные показатели длины и ширины. Максимальная длина несущей полосы — 6100 мм, связующего прутка — 1000 мм.
Несущая полоса имеет толщину в диапазоне 2-5 мм. Высота ее составляет 20-50 мм.
Ячейки могут быть квадратными или прямоугольными, их разновидности многочисленны.
Связующие прутки имеют диаметр, равный 4-6 мм. Обрамление изготавливается из металла толщиной 2-5 мм.
- Допустимые размеры ячеек, мм: минимальный размер 21*24, максимальный 51*100
- Допустимая равномерная нагрузка на 1м2, тн: до 88 при пролете между несущими опорами в 300 мм
- Допустимая точечная нагрузка на 1 дм2, тн: до 5,23
Решетчатые сварные настилы – условия эксплуатации:
Сварные решетчатые настилы предназначены для эксплуатации в разнообразных климатических условиях с расчетными температурами окружающей среды от минус 70°С до плюс 70°С, а так же в условиях воздействия среды со средней и высокой степенями агрессивности.,
Решетчатые сварные настилы – классификация и варианты комплектации:
Классифицируют сварные настилы по типу несущих полос, использующихся при изготовлении, подразделяя их на две группы:
- Настил стандартный типа SP не имеющий насечек, сделанный из гладких полос;
- Настил с противоскользящими зубьями типа SP/S4, SP/S5, SP/S6 имеющими такие элементы, как насечки, зубья или волны, с защитой от скольжения, для открытых площадок с повышенным риском скольжения из-за снега, льда и влаги.
При производстве доступны варианты:
- С обрамление, с зубом противоскольжения и без
- Без обрамления, с зубом противоскольжения и без
- С покрытием горячим цинком по ГОСТ 9.307-21
- Без покрытия для самостоятельного нанесения антикоррозионной защиты.
Решетчатые сварные настилы – применение:
Решетчатый настил используется во многих сферах экономики: строительство, архитектура, промышленность, благоустройство территорий, складская сфера. Небольшой вес, высокая прочность, стойкость к деформации, отсутствие сварочных процессов при монтаже и устойчивость к агрессивным химическим элементам и разрушительным природным явлениям, делает решетчатый настил незаменимым элементом в различных сферах промышленности.
У решетчатого настила обширная область применения: начиная от изготовления всех видов лестниц, площадок, элементов мостов, платформ и эстакад для нужд нефтегазового и энергетического комплекса до конструктивных элементов при строительстве зданий и сооружений, заканчивая ландшафтным дизайном и благоустройством территорий в жилищно-коммунальном хозяйстве. Устройство строительных и смотровых площадок, различных ограждений, эстакад, проходных мостиков тоже не обходится без использования решетчатого настила.
Благодаря особой структуре, современный решетчатый настил обладает высокими воздухопроникающими свойствами. Данное преимущество позволяет использовать решетчатые настилы в качестве декоративной маскировки воздуховодов систем отопления, вентиляции и кондиционирования.
Широкое применение решетчатые настилы получили на складах и крупных логистических центрах, так как еще одно их немаловажное преимущество – светопроницаемые свойства, позволяют их применение в качестве настилов на многоуровневых складких системах. А прочностные характеристики обеспечивают возможность движения по уровням легкой погрузочной техники.
На самом деле сфера применения настилов безгранична и ограничена только полетами мысли проектировщика.
Современные технологии позволяют изготавливать настилы с высокими эксплуатационными качествами. Для улучшения характеристик решетчатые настилы оцинковывают, реже покрывают лакокрасочными материалами.
Решетчатые сварные настилы – основные преимущества:
- Повышенная прочность и надёжность при малом весе
- Повышенные противоскользящие свойства, обеспечивающие безопасность
- Удобное и безопасное перемещение
- Устойчивость к перепадам температур
- Быстрый и несложный монтаж, не требующий сварочных работ
- Производство под индивидуальные потребности
- Долговечность и устойчивость к атмосферным воздействиям благодаря цинковому покрытию, которое надежно защищает конструкцию от коррозии
- Не скапливаются вода, снег, грязь и пр.
- Пожаробезопасность
- Высокий показатель воздухопроходимости и светопроницаемости
Одним из неоспоримых преимуществ сварного настила является его высокая светопроницаемость. Проектировщики учитывают это при проектировании производственных цехов и складских помещений. Полки на складах, выполненные из сварного настила, пропускают достаточно света, не требуют дополнительного освещения и не препятствуют распознаванию товара на месте хранения. Эстетичный внешний вид тоже не маловажный фактор. Экономия на освещении и уборке очевидна. Все сказанное выше так же можно отнести и к сварным ступеням.
Решетчатые настилы одинаково эффективно используются как внутри помещения, так и на улице и могут нести практически любую нагрузку, при грамотных проектных решениях.
Решетчатые сварные настилы – основные недостатки:
Он, у решетчатых сварных настилов один, за него нужно платить.
Сколько платить – посчитают специалисты нашей компании.
